Rugóösszehúzó állványos McPherson 1T

Leírás

A GEKO McPherson rugóösszehúzó állványos 1T hidraulikus működésű, önálló állványra szerelt eszköz, amely McPherson típusú rugós lengéscsillapítók rugóinak biztonságos összenyomására szolgál, a járműből kiszerelve. A szerszám szilárd profilból készült, tartós és egyszerű felépítésű, alkalmas autószervizek és műhelyek számára futómű-javítási, rugócsere-feladatokhoz.

Mire használható

• McPherson típusú lengéscsillapítók és rugók cseréje a járművön kívül
• Használható teljes, összeszerelt autónál (nincs szükség az alváz szétszerelésére) és leszerelt futóműnél is

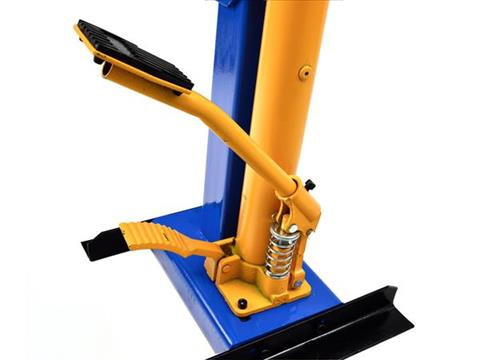

• A rugót hidraulikus dugattyú tömöríti, lábpedállal vezérelve
• 7 fokozatú állítás a rugó hosszához igazítva

A csomag tartalma

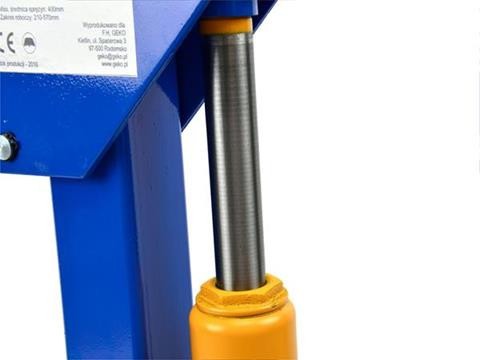

• A kihúzó váz szerkezete, beépített hidraulikus hengerrel

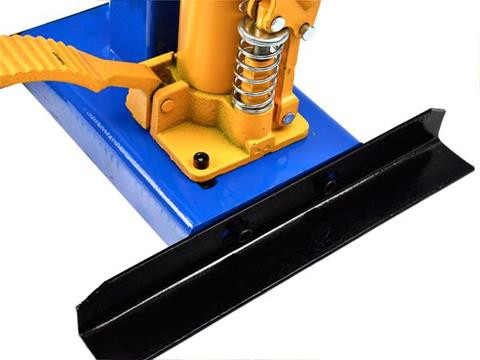

• 2 db acél szögvas, az alaphoz rögzítve

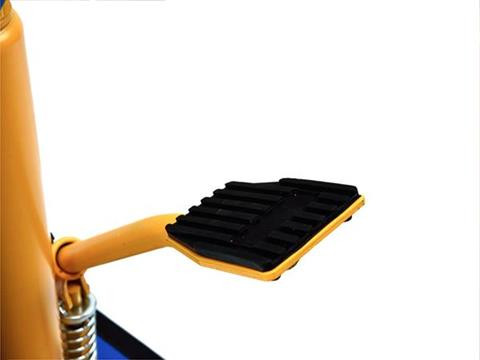

• Lábpedál a hengerhez

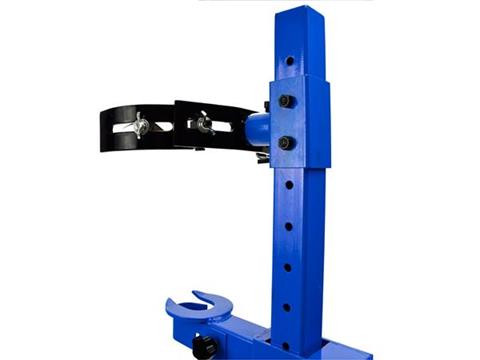

• Állítható rugótartó
• Felső és alsó támaszték

Műszaki adatok

Használat röviden

1. Rögzítse a szögvasakat az alaphoz csavarok, anyák és alátétek segítségével; győződjön meg arról, hogy a szögvas biztonságosan rögzül, mivel ez felelős a berendezés stabilitásáért.
2. Szerelje fel a pedált a helyére, és rögzítse csavarral és alátéttel.
3. Nyomja be a gyűrűt a biztosító csapok hornyába.
4. Mozgassa a támaszték felső részét a megfelelő magasságra, illessze a lyukakat, majd rögzítse gyűrűkkel és biztosítószegekkel.
5. Válasszon ki egy pár tányért a készletből, rögzítse a felső és alsó gerendához csavarral, biztosítószeggel és rögzítőgyűrűvel.
6. A kihúzót a biztonságos használat érdekében rögzítse a talajhoz.

Figyelem: Munka közben viseljen kesztyűt és védőszemüveget. A kihúzót szilárd, stabil felületre helyezze, és ne terhelje túl. Minden használat előtt ellenőrizze, hogy egyik alkatrész sem sérült vagy laza, a csavarok és csapok megfelelően rögzítettek. Győződjön meg arról, hogy az alsó és felső támasztékok, valamint biztosító csapjaik megfelelően rögzülnek, a biztosítószegek és biztosítógyűrűk is a helyükön vannak. Mindig illessze a biztosító láncot a támasztékhoz és a rugóhoz, ügyelve arra, hogy a lánc ne legyen megcsavarodva. Rugó kihúzása közben mindig álljon a kihúzó egyik oldalán, és hagyja abba a rugó összenyomását, mielőtt a rugó végei érintkeznének egymással.

Letölthető dokumentumok

• Használati útmutató – magyar, gyári (PDF)
• Teljes többnyelvű gyári útmutató (PDF, 139 oldal)
